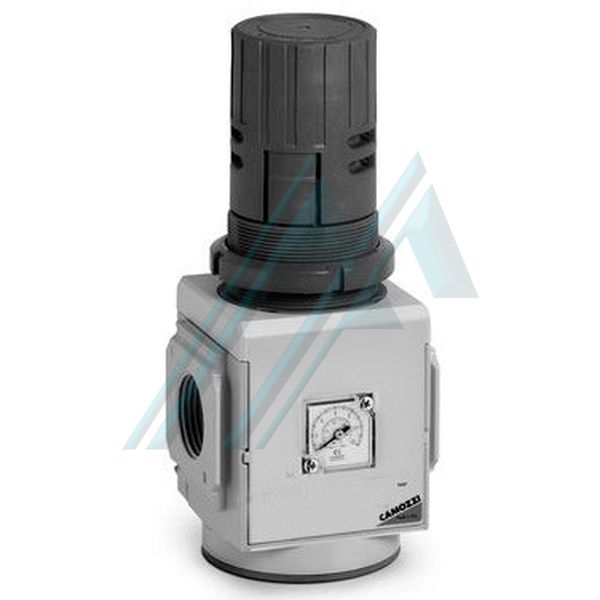

Общие характеристики:
Конструкция: модульная, компактная, диафрагменного типа
Материалы: корпус: алюминий, крышка: полиацеталь, соединительный кронштейн клапана: полиацеталь, ручка регулятора: полиимид, верхняя пружина: оцинкованная сталь, диафрагма: NBR, нижняя пружина: нержавеющая сталь, уплотнения: NBR
Подключения: MX2: G3 / 8 - G1 / 2 - G3 / 4; MX3: G3 / 4 - G1
Регулятор коллектора: G1 / 2 (только MX2)
Монтаж: вертикальный в линию; настенный монтаж (с помощью крепежа); панельное крепление
Рабочая температура: от -5 ° C ÷ 50 ° C до 16 бар (с точкой росы жидкости ниже 2 ° C при минимальной рабочей температуре), от 50 ° C ÷ 60 ° C до 10 бар (с точкой росы спрей жидкости ниже 2 ° C при минимальной рабочей температуре)
Вход давления: 0 ÷ 16 бар
Выходное давление: 0,5 ÷ 10 бар (стандарт); 0 ÷ 4 бар; 0,5 ÷ 7 бар (только MX2)
Выхлоп с избыточным давлением (Сброс): со сбросом (стандарт); без облегчения
Жидкость: сжатый воздух
Манометр: версия со встроенным манометром (стандарт); версия с портом G1 / 4 для манометра (только MX3); версия с портом G1 / 8 для манометра (только MX2)
Габаритные размеры:
МОДЕЛЬ | К | B | C | D | И | F | г | ЧАС | я | M | N | п | Q | р | S | Т | ИЛИ ЖЕ | Кг |
CMX238R004 | G3 / 8 | 0 ÷ 12 | 70 | Четыре пять | Ø4 | M47x1,5 | 70 | 74,5 | 68 | Четыре пять | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX212R004 | G1 / 2 | 0 ÷ 12 | 70 | Четыре пять | Ø4 | M47x1,5 | 70 | 74,5 | 68 | Четыре пять | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX234R004 | G3 / 4 | 0 ÷ 12 | 70 | Четыре пять | Ø4 | M47x1,5 | 70 | 74,5 | 68 | Четыре пять | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX334R004 | G3 / 4 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1,5 | 75 | 81 год | 76 | Четыре пять | 206 | 104 | 5 | 102 | 57,5 | 44,5 | 0 ÷ 20 | 1 |
CMX31R004 | G1 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1,5 | 75 | 81 год | 76 | Четыре пять | 206 | 104 | 5 | 102 | 57,5 | 44,5 | 0 ÷ 20 | 1 |
