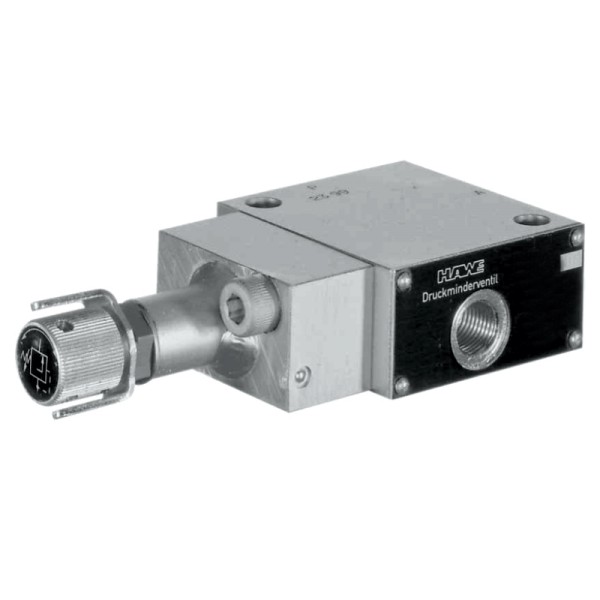

Druckregelventil Typ CDM

Druckregelventile gehören zur Gruppe der Druckventile. Sie halten den Ausgangsdruck praktisch konstant, auch wenn der Eingangsdruck variabel (höher) ist. Das Druckregelventil vom Typ VDM wird hydraulisch gesteuert. Diese Ventile haben eine Sättigungskompensation, wenn beispielsweise der Sekundärdruck aufgrund der Einwirkung äußerer Kräfte den eingestellten Wert überschreitet und dann als Druckbegrenzungsventil wirkt. Aus konstruktiven Gründen gibt es einen Rückgewinnungsölfluss.

Eigenschaften und Vorteile:

■ Integrierte Überdruckfunktion.

■ Unterschiedliche Regelungsmöglichkeiten.

■ Verschiedene Zusatzfunktionen.

Anwendungsbereiche:

■ Hydrauliksysteme im Allgemeinen.

■ Geräte.

■ Prüfstand.

Eigenschaften:

Hydraulisch gesteuertes Ventil.

Betriebsdruck Pmax: 500 bar

Durchfluss Qmax: 80 l / min

Rohranschluss: Montage auf Ø13 Platte.

Druckbereich:

- Einstellbereich für den Ausgangsdruck: 10 ... 400 Bar.

- Maximaler Fülldruck: 400 Bar.

- Druckdifferenz max. zwischen Fülldruck und Ausgangsdruck: 300 Bar.

Es wird manuell geregelt.

Ausführung: Kugelsitzventil.

Aufbau: Einschraubventil, Ventil für Inline-Anschluss, Plattenventil.

Material: Stahl, gasnitriertes Ventilgehäuse, gehärtete und geschliffene interne Funktionskomponenten.

Einbaulage: Undeutlich.

Anschlüsse: P = Drucköleinlass (Pumpe).

Hydraulikflüssigkeit: Hydrauliköl nach DIN 51 524 Teile 1 - 3; ISO VG 10 bis 68 nach DIN 51 519.

Viskositätsbereich: min. AC. 4;

Optimaler Service: max. ca. 1500 mm2 / s.

Auch geeignet für biologisch abbaubare Hydraulikflüssigkeiten vom Typ HEPG (Polyalkylenglykol) und HEES (synthetischer Ester) bei Betriebstemperaturen von ca. bis zu + 70ºC.

Sauberkeitsklasse ISO 4406: 21/18/15 ... 19/17/13.

Temperaturen: Umgebungstemperatur: ca. -40 ... + 80 ° C, Öl: -25 ... + 80 ° C, achten Sie auf den Viskositätsbereich.

Zulässige Anlauftemperatur bis -40 ° C (Viskosität beachten), wenn die konstante Endtemperatur im nachfolgenden Betrieb mindestens 20 K höher ist.

Biologisch abbaubare Hydraulikflüssigkeiten: Beachten Sie die Angaben des Herstellers. Nicht höher als + 70 ° C, wenn die Verträglichkeit der Dichtungen berücksichtigt wird.
