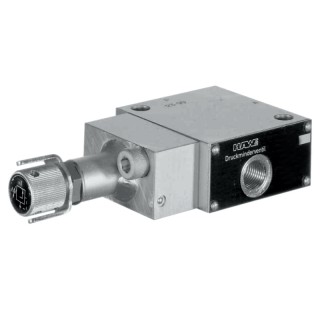

圧力調整弁タイプCDM

圧力調整バルブは、圧力バルブのグループに属しています。それらは、入口圧力が可変（より高い）であっても、出口圧力を実質的に一定に保ちます。 VDMタイプの圧力調整バルブは油圧で操縦されます。これらのバルブは、例えば、外力の作用により二次圧力が設定値を超えた場合に飽和補償を行い、圧力制限バルブとして機能します。建設的な理由から、回収オイルの流れがあります。

プロパティと利点：

■統合された過圧機能。

■さまざまな規制の可能性。

■さまざまな追加機能。

適用分野：

■一般的な油圧システム。

■デバイス。

■テストベンチ。

特徴：

油圧パイロットバルブ。

動作圧力Pmax：500バール

流量Qmax：80 l / min

パイプ接続：Ø13プレートへの取り付け。

圧力範囲：

-出口圧力の調整範囲：10 ... 400バール。

-最大充填圧力：400バール。

-最大圧力差充填圧力と出口圧力の間：300バール。

手動で調整されます。

デザイン：ボールシートバルブ。

構造：ねじ込み式バルブ、インライン接続用バルブ、プレート取り付けバルブ。

材質：鋼、ガス窒化バルブハウジング、硬化および研磨された内部機能コンポーネント。

取り付け位置：不明瞭。

接続： P =加圧オイルインレット（ポンプ）。

油圧流体： DIN 51524パーツ1〜3に準拠した油圧オイル。 DIN 51519に準拠したISOVG 10〜68。

粘度範囲：最小交流。 4;

最適なサービス：最大約1500 mm2 / s。

HEPG（ポリアルキレングリコール）およびHEES（合成エステル）タイプの生分解性油圧流体にも、約1℃の動作温度で適しています。 +70ºCまで。

清浄度クラスISO4406 ： 21/18/15 ... 19/17/13。

温度：周囲：約。 -40 ... + 80°C、オイル：-25 ... + 80°C、粘度範囲に注意してください。

後続のサービスで一定の終了温度が少なくとも20K高い場合、-40°Cまでの許容開始温度（粘度に注意してください）。

生分解性油圧流体：メーカーのデータを観察してください。シールの適合性を考慮した場合、+ 70°C以下。
