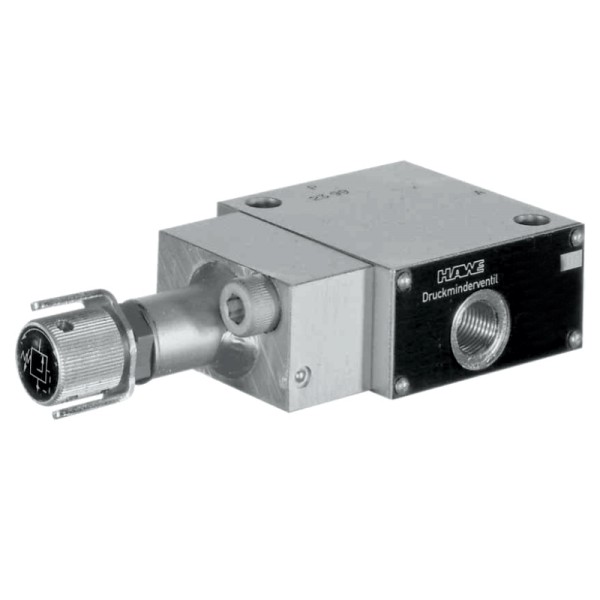

Válvula reguladora de pressão tipo CDM

As válvulas reguladoras de pressão pertencem ao grupo das válvulas de pressão. Eles mantêm a pressão de saída praticamente constante, mesmo quando a pressão de entrada é variável (mais alta). A válvula reguladora de pressão do tipo VDM é pilotada hidraulicamente. Essas válvulas têm uma compensação de saturação quando, por exemplo, a pressão secundária ultrapassa o valor ajustado devido à ação de forças externas, e então atua como uma válvula limitadora de pressão. Por motivos construtivos existe um fluxo de óleo de recuperação.

Propriedades e vantagens:

■ Função de sobrepressão integrada.

■ Diferentes possibilidades de regulação.

■ Várias funções adicionais.

Areas de aplicação:

■ Sistemas hidráulicos em geral.

■ Dispositivos.

■ Bancada de teste.

Caracteristicas:

Válvula pilotada hidraulicamente.

Pressão operacional Pmáx: 500 bar

Fluxo Qmáx: 80 l / min

Conexão de tubo: Montagem em placa Ø13.

Variação de pressão:

- Faixa de ajuste da pressão de saída: 10 ... 400 Bar.

- Pressão máxima de enchimento: 400 Bar.

- Diferença de pressão máx. entre a pressão de enchimento e a pressão de saída: 300 Bar.

É regulado manualmente.

Projeto: Válvula de assento esférico.

Construção: Válvula de rosca, válvula para conexão em linha, válvula de placa.

Material: Aço, corpo da válvula nitretado a gás, componentes funcionais internos temperados e retificados.

Posição de montagem: Indistinta.

Conexões: P = entrada de óleo pressurizado (bomba).

Fluido hidráulico: Óleo hidráulico conforme DIN 51 524 partes 1 - 3; ISO VG 10 a 68 de acordo com DIN 51 519.

Faixa de viscosidade: min. AC 4;

Serviço ideal: máx. Aproximadamente. 1500 mm2 / s.

Também adequado para fluidos hidráulicos biodegradáveis, como HEPG (polialquilenoglicol) e HEES (éster sintético) em temperaturas operacionais de aprox. até + 70ºC.

Classe de limpeza ISO 4406: 21/18/15 ... 19/17/13.

Temperaturas: Ambiente: aprox. -40 ... + 80 ° C, Óleo: -25 ... + 80 ° C, preste atenção à faixa de viscosidade.

Temperatura de inicialização permitida até -40 ° C (preste atenção às viscosidades) quando a temperatura final constante no serviço subsequente for pelo menos 20 K mais alta.

Fluidos hidráulicos biodegradáveis: Observe os dados do fabricante. Não superior a + 70 ° C se a compatibilidade das vedações for levada em consideração.
