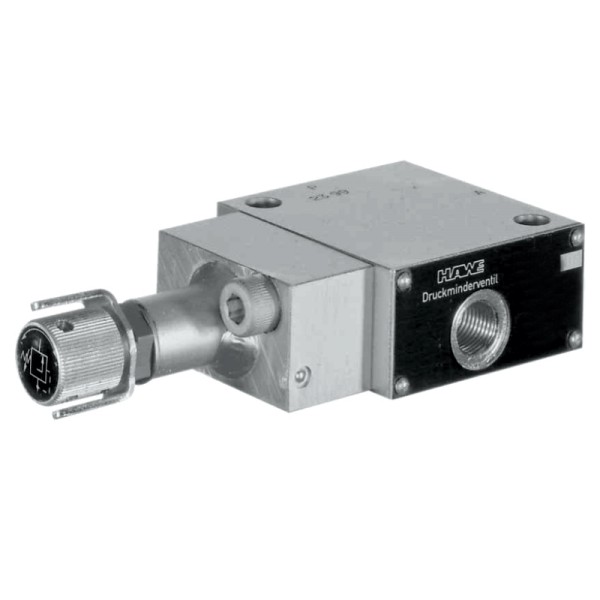

Valvola di regolazione della pressione tipo CDM

Le valvole di regolazione della pressione appartengono al gruppo delle valvole di pressione. Mantengono la pressione in uscita praticamente costante anche quando la pressione in ingresso è variabile (maggiore). La valvola di regolazione della pressione tipo VDM è pilotata idraulicamente. Queste valvole hanno una compensazione della saturazione quando, ad esempio, la pressione secondaria supera il valore impostato per l'azione di forze esterne, e quindi funge da valvola limitatrice di pressione. Per ragioni costruttive c'è un flusso di olio di recupero.

Proprietà e vantaggi:

■ Funzione di sovrapressione integrata.

■ Diverse possibilità di regolazione.

■ Diverse funzioni aggiuntive.

Aree di applicazione:

■ Sistemi idraulici in genere.

■ Dispositivi.

■ Banco prova.

Caratteristiche:

Valvola pilotata idraulicamente.

Pressione di esercizio Pmax: 500 bar

Portata Qmax: 80 l / min

Attacco tubo: montaggio su piastra Ø13.

Campo di pressione:

- Campo di regolazione per pressione in uscita: 10 ... 400 Bar.

- Pressione massima di riempimento: 400 Bar.

- Differenza di pressione max. tra pressione di riempimento e pressione di uscita: 300 Bar.

È regolato manualmente.

Design: valvola con sede a sfera.

Costruzione: valvola a vite, valvola per collegamento in linea, valvola montata su piastra.

Materiale: acciaio, corpo valvola nitrurato con gas, componenti funzionali interni temprati e rettificati.

Posizione di montaggio: indistinta.

Connessioni: P = ingresso olio in pressione (pompa).

Fluido idraulico: olio idraulico secondo DIN 51 524 parti 1 - 3; ISO VG da 10 a 68 secondo DIN 51519.

Intervallo di viscosità: min. CORRENTE ALTERNATA. 4;

Servizio ottimale: max. ca. 1500 mm2 / s.

Adatto anche per fluidi idraulici biodegradabili del tipo HEPG (glicole polialchilenico) e HEES (estere sintetico) a temperature di esercizio ca. fino a + 70ºC.

Classe di purezza ISO 4406: 21/18/15 ... 19/17/13.

Temperature: Ambiente: ca. -40 ... + 80 ° C, Olio: -25 ... + 80 ° C, prestare attenzione al campo di viscosità.

Temperatura di avvio consentita fino a -40 ° C (prestare attenzione alle viscosità) quando la temperatura finale costante nel servizio successivo è di almeno 20K superiore.

Fluidi idraulici biodegradabili: osservare i dati del produttore. Non superiore a + 70 ° C se si tiene conto della compatibilità delle guarnizioni.
