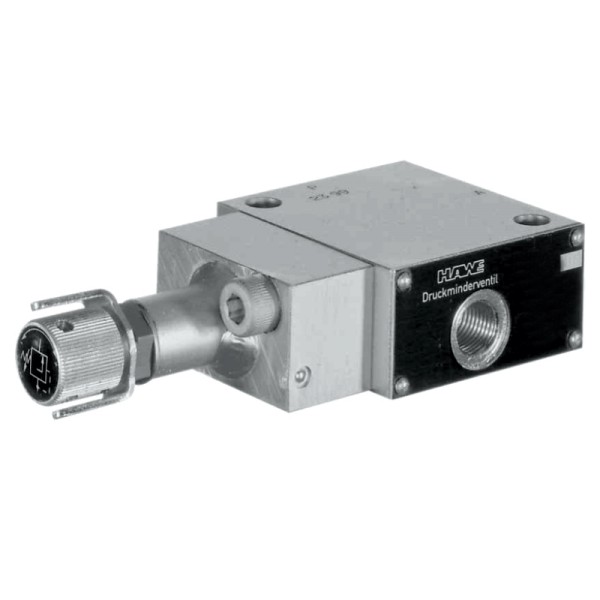

Válvula reguladora de presión tipo CDM

Las válvulas reguladoras de presión pertenecen al grupo de las válvulas de presión. Mantienen prácticamente constante la presión de salida incluso cuando la presión de entrada es variable (más elevada). La válvula reguladora de presión del tipo VDM está pilotada hidráulicamente. Estas válvulas tienen una compensación de saturación cuando, por ejemplo, la presión secundaria supera el valor ajustado debido a la actuación de fuerzas externas, y actúa entonces como una válvula limitadora de presión. Por razones constructivas hay un flujo de aceite de recuperación.

Propiedades y ventajas:

■ Función de sobrepresión integrada.

■ Distintas posibilidades de regulación.

■ Distintas funciones adiconales.

Ámbitos de aplicación:

■ Sistemas hidráulicos en general.

■ Dispositivos.

■ Banco de ensayo.

Características:

Válvula pilotada hidráulicamente.

Presión de servicio Pmáx: 500 bar

Caudal Qmáx: 80 l/min

Empalme de tubería: Montaje sobre placa Ø13.

Margen de presión:

- Margen de ajuste para presión de salida: 10 ... 400 Bar.

- Presión de llenado máx.: 400 Bar.

- Diferencia de presión máx. entre presión de llenado y presión de salida: 300 Bar.

Se regula manualmente.

Diseño: Válvula de asiento esférico.

Forma constructiva: Válvula para enroscar, válvula para conexión en línea, válvula de montaje sobre placa.

Material: Acero, caja de válvula nitrurada en gas, componentes funcionales interiores templados y rectificados.

Posición de montaje: Indistinta.

Conexiones: P = entrada de aceite a presión (bomba).

Fluido hidráulico: Aceite hidráulico según DIN 51 524 partes 1 - 3; ISO VG 10 hasta 68 según DIN 51 519.

Margen de viscosidad: min. ca. 4;

Servicio óptimo: max. aprox. 1500 mm2/s.

También apropiado para fluidos hidráulicos biodegradables del tipo HEPG (polialquilenglicol) y HEES (éster sintético) a temperaturas de servicio aprox. de hasta +70ºC.

Clase de pureza ISO 4406: 21/18/15...19/17/13.

Temperaturas: Ambiente: aprox. -40 ... +80°C, Aceite: -25 ... +80°C, prestar atención al margen de viscosidad.

Permitida una temperatura de arranque de hasta -40°C (prestar atención a las viscosidades) cuando la temperatura final constante en el servicio subsiguiente es, como mínimo, superior en 20K.

Fluidos hidráulicos biodegradables: Observar los datos del fabricante. No superior a +70°C si se tiene en cuenta la compatibilidad de las juntas.
