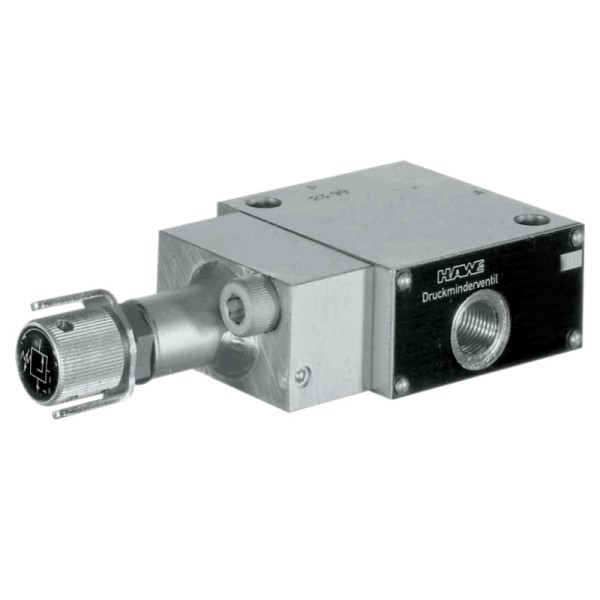

Клапан регулирования давления типа CDM

Клапаны регулирования давления относятся к группе клапанов давления. Они поддерживают давление на выходе практически постоянным, даже когда давление на входе изменяется (выше). Клапан регулирования давления типа VDM управляется гидравлически. Эти клапаны имеют компенсацию насыщения, когда, например, вторичное давление превышает установленное значение из-за действия внешних сил, а затем действуют как клапан ограничения давления. По конструктивным причинам есть возвратный поток масла.

Свойства и преимущества:

■ Встроенная функция избыточного давления.

■ Различные возможности регулирования.

■ Различные дополнительные функции.

Области применения:

■ Гидравлические системы в целом.

■ Устройства.

■ Испытательный стенд.

Характеристики:

Клапан с гидравлическим управлением.

Рабочее давление Pmax: 500 бар

Расход Qmax: 80 л / мин

Трубное соединение: Монтаж на пластине Ø13.

Диапазон давления:

- Диапазон регулировки выходного давления: 10 ... 400 бар.

- Максимальное давление наполнения: 400 бар.

- Перепад давления макс. между давлением наполнения и давлением на выходе: 300 бар.

Регулируется вручную.

Конструкция: Шаровой кран.

Конструкция: ввертной вентиль, вентиль для прямого подключения, пластинчатый вентиль.

Материал: сталь, корпус клапана газового азотирования, внутренние функциональные компоненты закалены и отшлифованы.

Монтажное положение: нечеткое.

Подключения: P = впуск масла под давлением (насос).

Гидравлическое масло: Гидравлическое масло согласно DIN 51 524 части 1 - 3; ISO VG от 10 до 68 согласно DIN 51519.

Диапазон вязкости: мин. AC. 4;

Оптимальный сервис: макс. ок. 1500 мм2 / с.

Также подходит для биоразлагаемых гидравлических жидкостей типа HEPG (полиалкиленгликоль) и HEES (синтетический эфир) при рабочих температурах ок. до + 70ºС.

Класс чистоты ISO 4406: 21/18/15 ... 19/17/13.

Температура: Окружающая среда: прибл. -40 ... + 80 ° C, масло: -25 ... + 80 ° C, обратите внимание на диапазон вязкости.

Допустимая температура запуска до -40 ° C (обратите внимание на вязкость), когда постоянная конечная температура при последующей эксплуатации как минимум на 20K выше.

Биоразлагаемые гидравлические жидкости: соблюдайте данные производителя. Не выше + 70 ° C с учетом совместимости уплотнений.
