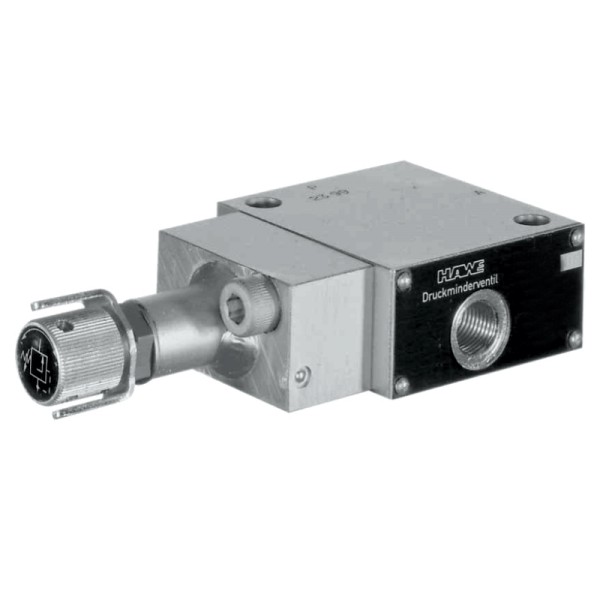

Vanne de régulation de pression type CDM

Les vannes de régulation de pression appartiennent au groupe des vannes de pression. Ils maintiennent la pression de sortie pratiquement constante même lorsque la pression d'entrée est variable (plus élevée). La vanne de régulation de pression de type VDM est pilotée hydrauliquement. Ces vannes présentent une compensation de saturation lorsque, par exemple, la pression secondaire dépasse la valeur de consigne sous l'action de forces externes, et agit alors comme une vanne de limitation de pression. Pour des raisons constructives, il existe un flux d'huile de récupération.

Propriétés et avantages:

■ Fonction de surpression intégrée.

■ Différentes possibilités de régulation.

■ Diverses fonctions supplémentaires.

Zones d'application:

■ Systèmes hydrauliques en général.

■ Appareils.

■ Banc d'essai.

Les caractéristiques:

Vanne à pilotage hydraulique.

Pression de service Pmax: 500 bar

Débit Qmax: 80 l / min

Raccordement tuyau: Montage sur plaque Ø13.

Plage de pression:

- Plage de réglage de la pression de sortie: 10 ... 400 Bar.

- Pression de remplissage max: 400 Bar.

- Différence de pression max. entre la pression de remplissage et la pression de sortie: 300 Bar.

Il est réglé manuellement.

Conception: Vanne à siège à bille.

Construction: vanne à visser, vanne pour raccordement en ligne, vanne montée sur plaque.

Matériau: acier, boîtier de vanne nitruré au gaz, composants fonctionnels internes trempés et rectifiés.

Position de montage: Indistincte.

Connexions: P = entrée d'huile sous pression (pompe).

Fluide hydraulique: huile hydraulique selon DIN 51 524 parties 1 - 3; ISO VG 10 à 68 selon DIN 51519.

Plage de viscosité: min. AC. 4;

Service optimal: max. environ. 1500 mm2 / s.

Convient également pour les fluides hydrauliques biodégradables du type HEPG (polyalkylène glycol) et HEES (ester synthétique) à des températures de service d'env. jusqu'à + 70ºC.

Classe de propreté ISO 4406: 21/18/15 ... 19/17/13.

Températures: Ambiante: env. -40 ... + 80 ° C, huile: -25 ... + 80 ° C, faites attention à la plage de viscosité.

Température de démarrage admissible jusqu'à -40 ° C (faites attention aux viscosités) lorsque la température finale constante en service ultérieur est au moins 20K plus élevée.

Fluides hydrauliques biodégradables: respecter les indications du fabricant. Pas supérieur à + 70 ° C si la compatibilité des joints est prise en compte.
